FD-V166 多用途搬運機器人
規格介紹:FD-V166 多用途搬運機器人
•FD-V166操作簡便，結構簡潔，速度快，機器人的性能得到進一步的提高
•保養簡單，維修方便，系統構建的成本低、性能高
•最適合搬運作業
•通過用高密度安裝縮短線路，以減少設備的成本
詳細介紹:
名稱 | FD-V166 | ||
型式 | FD-V166 | ||
軸數 | 6 | ||
最大容許可載質量 | 166 kg | ||
位置重返精度 | ±0.051mm | ||
驅動容量 | 18kW | ||

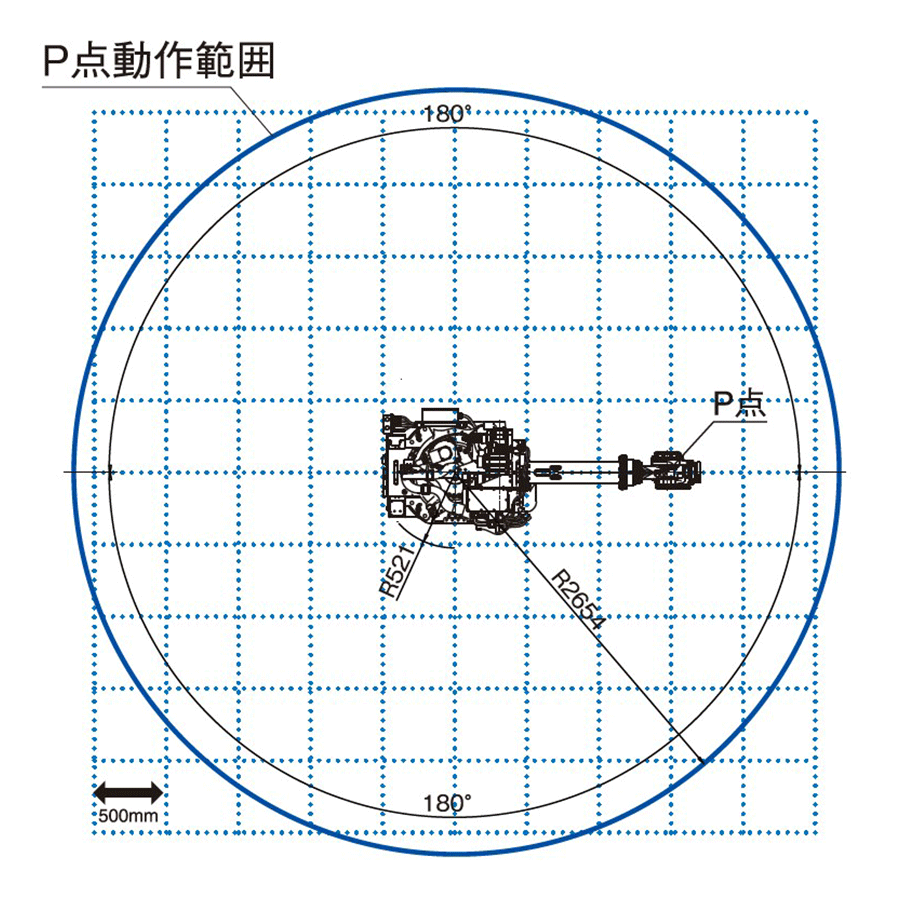

動作範圍 | 腕 | J1(旋回) | ±180° |
J2(下腕) | -80° ~ +60° | ||
J3(上腕) | -146.5° ~ +150° | ||
手首 | J4(回轉) | ±360° | |
J5 | ±135° | ||
J6 | ±360° | ||
最大速度 | 腕 | J1(旋回) | 2.18 rad/s |
J2(下腕) | 2.01 rad/s | ||
J3(上腕) | 2.11 rad/s | ||
手首 | J4(回轉) | 3.14 rad/s | |
J5 | 3.02 rad/s | ||
J6 | 4.54 rad/s | ||
負荷能力 | 允許扭短 | J4(回轉) | 951 N・m |
J5 | 951 N・m | ||
J6 | 490 N・m | ||
允許慣性矩 | J4(回轉) | 88.9kg・m² | |
J5 | 88.9kg・m² | ||
J6 | 45kg・m² | ||
機械人動作範圍截面面積 | 6.59m2 x 360° | ||
周圍溫度及濕度 | 0~45°C﹑20~85%RH | ||
本體重量 | 1010 kg | ||
上腕搭載最大重量 | 45kg (最大90kg) | ||
設置方法 | 床置 | ||
更多商品
FD-V50 多用途搬運機器人
名稱 FD-V50 型式 FD-V50 軸數 6 最大容許可載質量 50 kg 位置重返精度 ±0.07 mm 驅動容量 14750W 動作範圍 腕 J1(旋回) ±165° J2(下腕) -135° ~ +80° J3(上腕) -146° ~ +260° 手首 J4(回轉) ±360° J5 ±125° J6 ±450° 最大速度 腕 J1(旋回) 3.14 rad/s J2(下腕) 3.14 rad/s J3(上腕) 3.14 rad/s 手首 J4(回轉) 4.45rad/s J5 4.45rad/s J6 6.46 rad/s 負荷能力 允許扭短 J4(回轉) 210 N・m J5 210 N・m J6 130 N・m 允許慣性矩 J4(回轉) 30kg・m² J5 30kg・m² J6 12kg・m² 機械人動作範圍截面面積 5.27 m² x 340° 周圍溫度及濕度 0~45°C﹑20~80%RH 本體重量 640 kg 上腕搭載最大重量 15kg 設置方法 床置
FD-V20 多用途搬運機器人
名稱 FD-V20 型式 NV20 軸數 6 最大容許可載質量 20 kg 位置重返精度 ±0.07 mm 驅動容量 5600 W 動作範圍 腕 J1(旋回) ±170°(±50°) J2(下腕) -155° ~ +100° J3(上腕) -170° ~ +260° 手首 J4(回轉) ±180° J5 -50° ~ +230° J6 ±360° 最大速度 腕 J1(旋回) 3.40 rad/s (3.05 rad/s ) J2(下腕) 3.32 rad/s J3(上腕) 3.14 rad/s 手首 J4(回轉) 6.98 rad/s J5 6.98 rad/s J6 10.5 rad/s 负荷能力 允許扭短 J4(回轉) 43.7 N・m J5 43.7 N・m J6 19.6 N・m 允許慣性矩 J4(回轉) 1.09 kg・m² J5 1.09 kg・m² J6 0.24 kg・m² 機械人動作範圍截面面積 5.27 m² x 340° 周圍溫度及濕度 0~45°C﹑20~80%RH 本體重量 278kg 第3軸可載能力 20kg 設置方法 床置、天吊、壁掛
FD-V20S 多用途7軸搬運機器人
名稱 FD-V20S 構造 垂直多關節型 軸數 7 最大容許可載質量 20 kg 位置重返精度 ±0.08mm 驅動容量 6600W 動作範圍 腕 J1(旋回1) ±170° J2(前後) -145° ~ +75° J7(旋回2) ±90° J3(上下) -170° ~ +160° 手首 J4(回轉) ±180° J5 -50° ~ +230° J6 ±360° 最大速度 腕 J1(旋回1) 3.40 rad/s J2(前後) 3.32 rad/s J7(旋回2) 2.79 rad/s J3(上下) 3.14 rad/s 手首 J4(回轉) 6.98 rad/s J5 6.98 rad/s J6 10.5 rad/s 負荷能力 允許扭短 J4(回轉) 43.7 N・m J5 43.7 N・m J6 19.6 N・m 允許力矩 J4(回轉) 1.09 kg・m² J5 1.09 kg・m² J6 0.24 kg・m² 機械人動作範圍截面面積 3.91 m² x 340° 周圍溫度及濕度 0~45°C﹑20~80%RH 本體重量 321 kg 上腕搭載最大重量 5 kg 設置方法 床置、天吊
FD-V6 多用途機器人
名稱 FD-V6 型式 NV6 軸數 6 最大容許可載質量 6 kg 位置重返精度 ±0.08 mm 驅動容量 2600 W 動作範圍 腕 J1(旋回) ±170°(±50°) J2(下腕) -155° ~ +90° J3(上腕) -170° ~ +190° 手首 J4(回轉) ±180° J5 -50° ~ +230° J6 ±360° 最大速度 腕 J1(旋回) 3.66 rad/s (3.32 rad/s ) J2(下腕) 3.66 rad/s J3(上腕) 3.66 rad/s 手首 J4(回轉) 7.33 rad/s J5 7.33 rad/s J6 10.82 rad/s 負荷能力 允許扭短 J4(回轉) 11.8 N・m J5 9.8 N・m J6 5.9 N・m 允許力矩 J4(回轉) 0.30 kg・m² J5 0.25 kg・m² J6 0.06 kg・m² 機械人動作範圍截面面積 3.14 m² x 340° 周圍溫度及濕度 0~45°C﹑20~80%RH 本體重量 144 kg 第3軸可載能力 10 kg 設置方法 床置﹑天吊﹑壁掛
FD-H5 多用途搬運機器人
名稱 FD-H5 型式 NH5 軸數 6 最大容許可載質量 5 kg 位置重返精度 ±0.05 mm 驅動容量 1440 W 動作範圍 腕 J1(旋回) ±170° J2(下腕) -125° ~ +90° J3(上腕) -140° ~ +245° 手首 J4(回轉) ±190° J5 -30° ~ +210° J6 ±360° 最大速度 腕 J1(旋回) 3.49 rad/s (2.79 rad/s ) J2(下腕) 3.49 rad/s J3(上腕) 4.54 rad/s 手首 J4(回轉) 6.63 rad/s J5 6.63 rad/s J6 8.95 rad/s 负荷能力 允許扭短 J4(回轉) 11.9 N・m J5 11.9 N・m J6 5.2 N・m 允許慣性矩 J4(回轉) 0.303 kg・m² J5 0.303 kg・m² J6 0.061 kg・m² 機械人動作範圍截面面積 1.22 m² x 340° 周圍溫度及濕度 0~45°C﹑20~80%RH 本體重量 58kg 上腕搭載最大重量 1kg 設置方法 床置、天吊、壁掛
FD-V210 多用途搬運機器人
名稱 FD-V210 型式 FD-V210 軸數 6 最大容許可載質量 210 kg 位置重返精度 ±0.05 mm 驅動容量 18kW 動作範圍 腕 J1(旋回) 180° J2(下腕) -80° ~ +60° J3(上腕) -146.5° ~ +150° 手首 J4(回轉) ±360° J5 ±130° J6 ±360° 最大速度 腕 J1(旋回) 2.01 rad/s J2(下腕) 1.83 rad/s J3(上腕) 1.97 rad/s 手首 J4(回轉) 2.44 rad/s J5 2.32 rad/s J6 3.49 rad/s 負荷能力 允許扭短 J4(回轉) 1,337 N・m J5 1,337 N・m J6 720 N・m 允許慣性矩 J4(回轉) 141.1kg・m² J5 141.1kg・m² J6 79.0kg・m² 機械人動作範圍截面面積 6.67m2 x 360° 周圍溫度及濕度 0~45°C﹑20~85%RH 本體重量 1040 kg 上腕搭載最大重量 45kg (最大90kg) 設置方法 床置
