商品名稱:
規格介紹:
FD-H5 多用途搬運機器人
規格介紹:FD-H5 多用途搬運機器人
•小型有效載荷5千克
•節省空間,很容易地在垂直和天花板安裝
•操作簡便,結構簡潔,速度快,機器人的性能得到進一步的提高
•保養簡單,維修方便,性能高
詳細介紹:
名稱 | FD-H5 | ||
型式 | NH5 | ||
軸數 | 6 | ||
最大容許可載質量 | 5 kg | ||
位置重返精度 | ±0.05 mm | ||
驅動容量 | 1440 W | ||

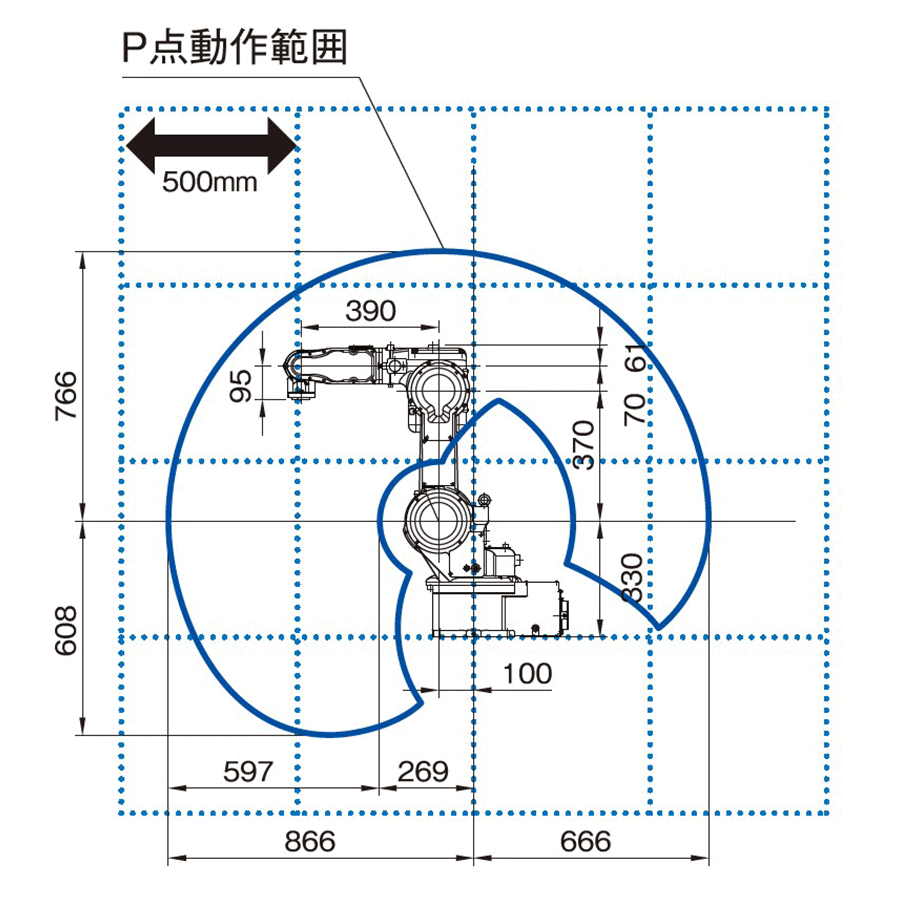

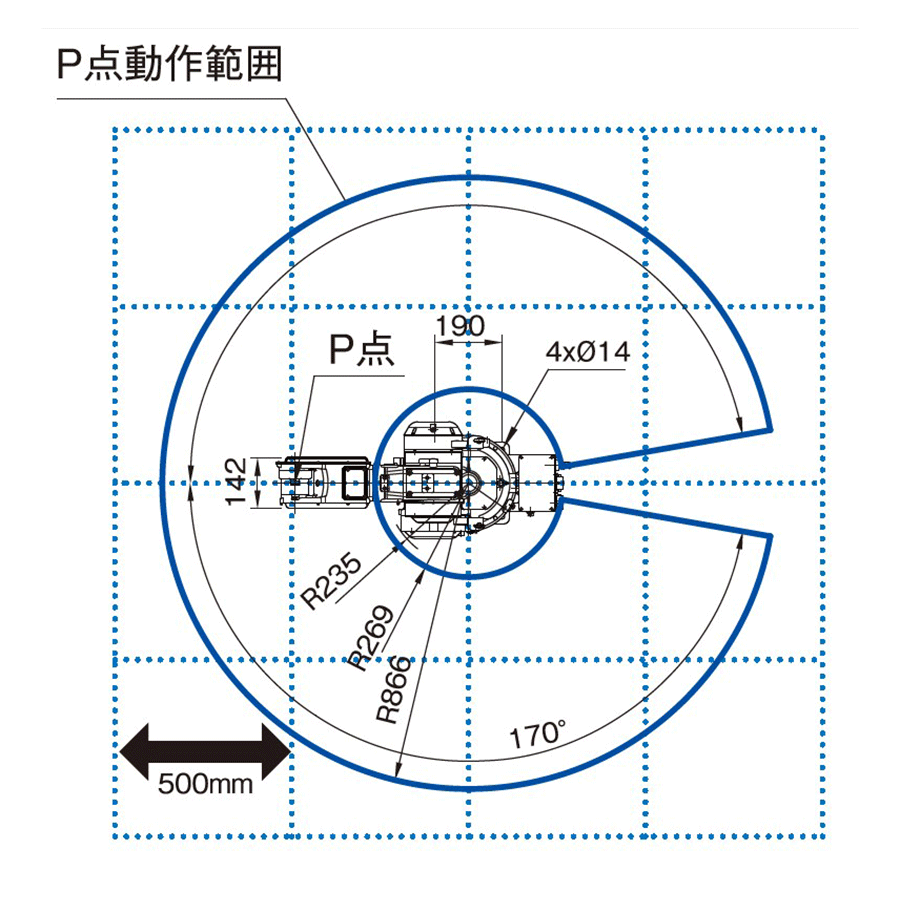

動作範圍 | 腕 | J1(旋回) | ±170° |
J2(下腕) | -125° ~ +90° | ||
J3(上腕) | -140° ~ +245° | ||
手首 | J4(回轉) | ±190° | |
J5 | -30° ~ +210° | ||
J6 | ±360° | ||
最大速度 | 腕 | J1(旋回) | 3.49 rad/s (2.79 rad/s ) |
J2(下腕) | 3.49 rad/s | ||
J3(上腕) | 4.54 rad/s | ||
手首 | J4(回轉) | 6.63 rad/s | |
J5 | 6.63 rad/s | ||
J6 | 8.95 rad/s | ||
负荷能力 | 允許扭短 | J4(回轉) | 11.9 N・m |
J5 | 11.9 N・m | ||
J6 | 5.2 N・m | ||
允許慣性矩 | J4(回轉) | 0.303 kg・m² | |
J5 | 0.303 kg・m² | ||
J6 | 0.061 kg・m² | ||
機械人動作範圍截面面積 | 1.22 m² x 340° | ||
周圍溫度及濕度 | 0~45°C﹑20~80%RH | ||
本體重量 | 58kg | ||
上腕搭載最大重量 | 1kg | ||
設置方法 | 床置、天吊、壁掛 |
