點擊圖片放大商品名稱:
規格介紹:
FD-B4S 7軸焊接機器人
規格介紹:FD-B4S 7軸焊接機器人
•複雜的7軸機器人，並採取了同步運動的技術優勢，實現了簡單的手工操作
•大大增加自由度的機械手位置，減少外圍設備的電纜的最小化干擾
•即使在復雜工件及夾具的情況下，可以通過轉動7軸迴避干涉取得最佳焊槍姿勢，提高焊接品質
•作為7軸機器人行業內首次將焊接電纜內藏於第7軸機構中！示教作業時不需要擔心電纜與夾具及工件的干涉
•7軸機器人由於有第7軸的迴轉，可以實現像人的手腕一樣的動作，不需要使用變位器就可以完成圓周整體焊接，節約設備成本
詳細介紹:
名稱 | FD-B4S | ||
構造 | 垂直多關節型 | ||
軸數 | 7 | ||
最大容許可載質量 | 4 kg | ||
位置重返精度 | ±0.08mm | ||
驅動容量 | 3550W | ||

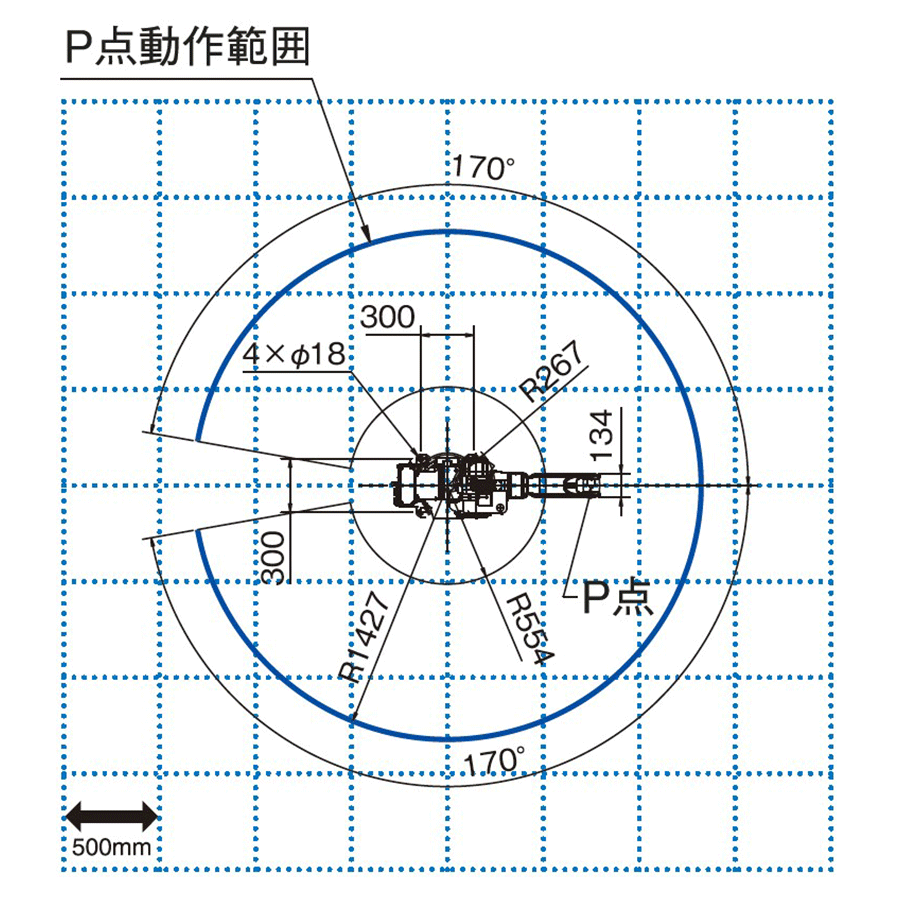

動作範圍 | 腕 | J1(旋回1) | ±170° |
J2(前後) | -145° ~ +70° | ||
J7(旋回2) | ±90° | ||
J3(上下) | -170° ~ +142.6° | ||
手首 | J4(回轉) | ±155° | |
J5 | -45° ~ +225° | ||
J6 | ±205° | ||
最大速度 | 腕 | J1(旋回1) | 3.66 rad/s |
J2(前後) | 3.66 rad/s | ||
J7(旋回2) | 3.14 rad/s | ||
J3(上下) | 3.66 rad/s | ||
手首 | J4(回轉) | 7.33 rad/s | |
J5 | 7.33 rad/s | ||
J6 | 10.5 rad/s | ||
負荷能力 | 允許扭短 | J4(回轉) | 10.1 N・m |
J5 | 10.1 N・m | ||
J6 | 2.94 N・m | ||
允許力矩 | J4(回轉) | 0.38 kg・m² | |
J5 | 0.38 kg・m² | ||
J6 | 0.03 kg・m² | ||
機械人動作範圍截面面積 | 2.57 m² x 340° | ||
周圍溫度及濕度 | 0~45°C﹑20~80%RH | ||
本體重量 | 189kg | ||
上腕搭載最大重量 | 10 kg | ||
設置方法 | 床置 | ||
