NACHI LP130/180 自動堆棧機器人
規格介紹:NACHI LP130/180 自動堆棧機器人
•可自由配置各種形狀和大小的裝載物
•擁有大範圍的工作半徑的同時有效的控制了干涉空間，實現緊湊且靈活的機體設計
•初學者也可簡單掌握的示教操作，可進行對話型示教，自動生成程序
•適合所有作業:點焊、自動堆棧、搬運
詳細介紹:
名稱 | LP130-01 | LP180-01 | ||
構造 | 關節形 | |||
軸數 | 4 | |||
最大容許可載質量 | 手首部 | 130kg | 180kg | |
上腕部 | 25kg | |||
位置重返精度 | ±0.3mm | ±0.4mm | ||
驅動方式 | AC | |||

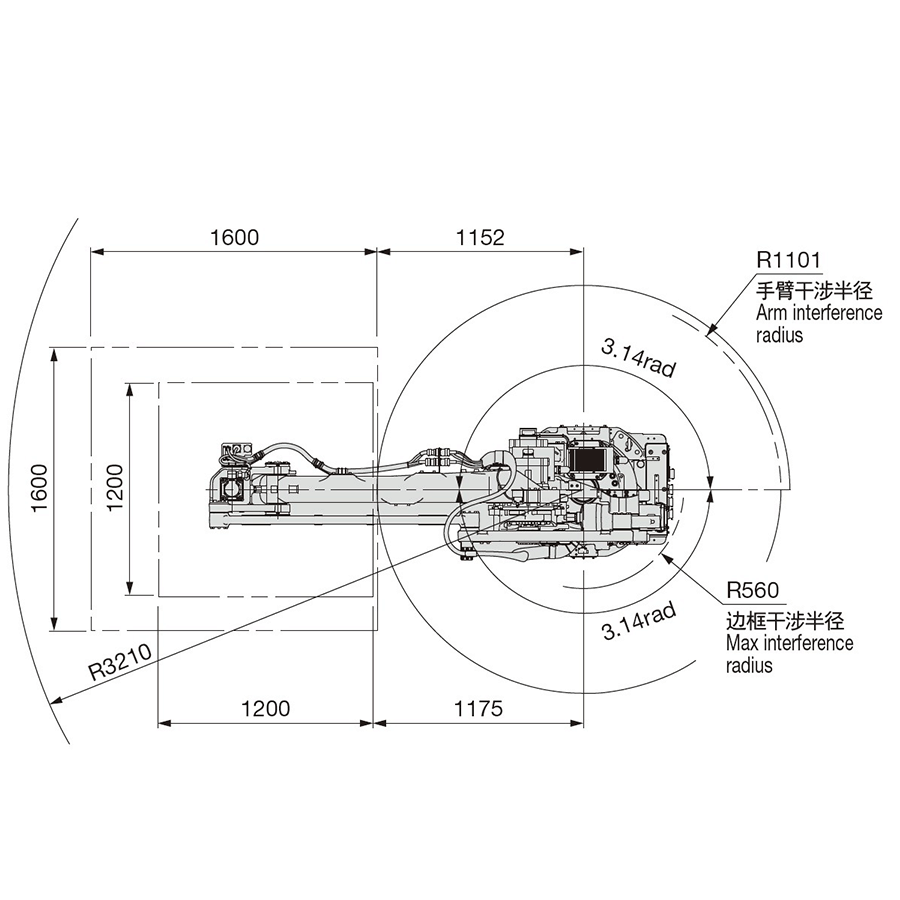

動作範圍 | 腕 | J1(旋回) | ±3.14rad(±180°) | |
J2(下腕) | +0.71~-1.65rad(+41°~-95°)) | |||
J3(上腕) | +0.30~-2.04rad(+17°~-117°) | |||
手首 | J4(回轉) | ±6.28rad(±360°) | ||
最大速度 | 腕 | J1(旋回) | 2.27rad/s(130°/s) | 2.01rad/s(115°/s) |
J2(下腕) | 2.01rad/s(115°/s) | 1.75rad/s(100°/s) | ||
J3(上腕) | 2.01rad/s(115°/s) | 1.83rad/s(105°/s) | ||
手首 | J4(回轉) | 6.98rad/s(400°/s) | 6.28rad/s(360/s°) | |
負荷能力 | 允許慣性矩 | J4(回轉) | 50kg・m2 | 69kg・m2 |
周圍溫度 | 0~45℃ | |||
本體重量 | 1150 kg | |||
設置條件 | 床置 | |||
