點擊圖片放大商品名稱:
規格介紹:

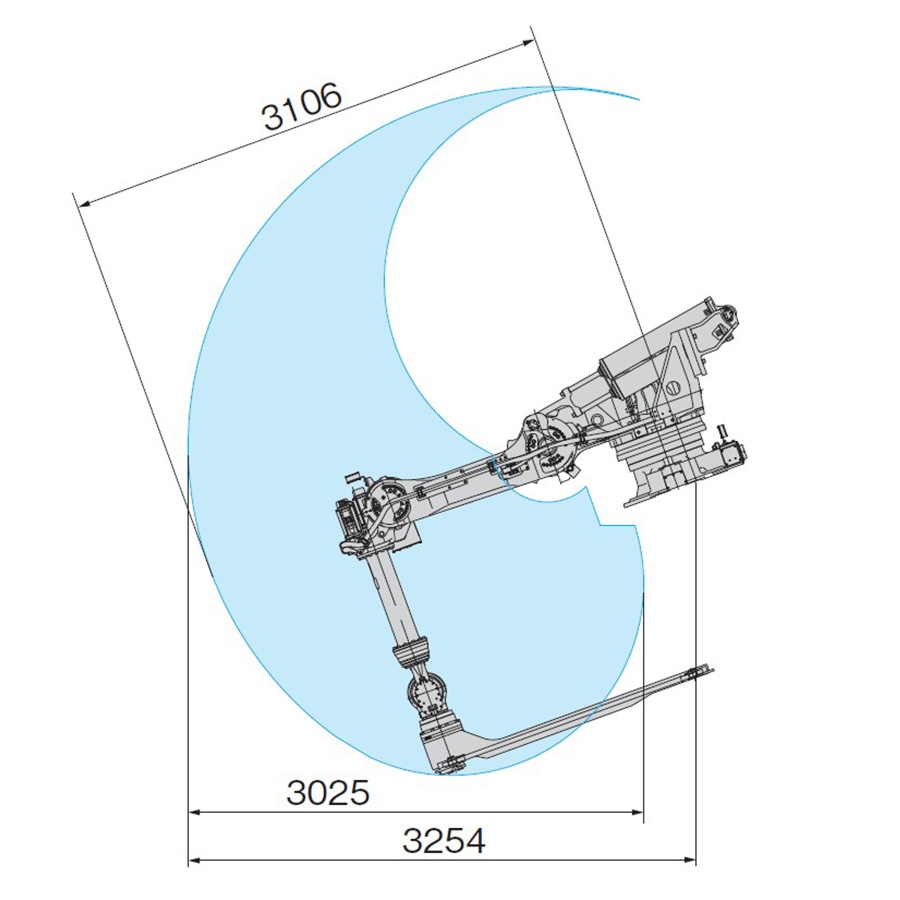

NACHI ST210TP 沖壓搬運機器人
規格介紹:NACHI ST210TP 沖壓搬運機器人
•通過高剛性設計和振動抑制控制，實現高速化和提高耐久性（搬運能力：輕負荷時最大12spm）
•薄型輕質，手臂前端負荷最大支持80kg
•沖壓間距最大支持8m
•通過搭載ATC（自動工具轉換器），可在更換沖壓模具過程中更換手爪裝置（選裝件）
詳細介紹:
名稱 | ST210TP | ||
型式 | ST210TP-01 | ||
軸數 | 7 | ||
驅動方式 | AC | ||
位置重返精度 | ±0.3 mm | ||
最大容許可載質量 | 80~100 kg | ||
最大動作範圍 | 腕 | J1(旋回) | ±180° |
J2(下腕) | -35°～+120° | ||
J7 | ±65° | ||
J3(上腕) | -96°～+210° | ||
手首 | J4(回轉) | ±360° | |
J5 | ±120° | ||
J6 | ±360° | ||
最大速度 | 腕 | J1(旋回) | 110°/s |
J2(下腕) | 90°/s | ||
J7 | 120°/s (沖壓臂連接) | ||
J3(上腕) | 95°/s | ||
手首 | J4(回轉) | 130°/s | |
J5 | 130°/s | ||
J6 | 250°/s | ||
負荷能力 | 允許扭矩 | J4(回轉) | - |
J5 | - | ||
J6 | - | ||
允許慣性矩 | J4(回轉) | J7軸系80 kg・m2 | |
J5 | |||
J6 | |||
周圍溫度 | 0~45°C | ||
耐環境性 | 手腕等同於IP67、機體等同於IP54 | ||
設置條件 | 高台設置 (20° 傾斜設置) | ||
本體重量 | 1650 kg | ||
