NACHI MZ07 高速精巧型機器人
規格介紹:NACHI MZ07 高速精巧型機器人
•世界最快的速度規格，為提高生產率做出貢獻
•減少與配線周邊設備的干擾風險，適用性得到提升，更容易進入狹小的區域
•除標準規格之外，另有視覺規格、追加軸規格和力傳感器規格，可滿足生產現場的所有需求
詳細介紹:
名稱 | MZ07 | ||
型式 | MZ07-01 | ||
軸數 | 6 | ||
驅動方式 | AC | ||
位置重返精度 | ±0.02 mm | ||
最大容許可載質量 | 7 kg | ||

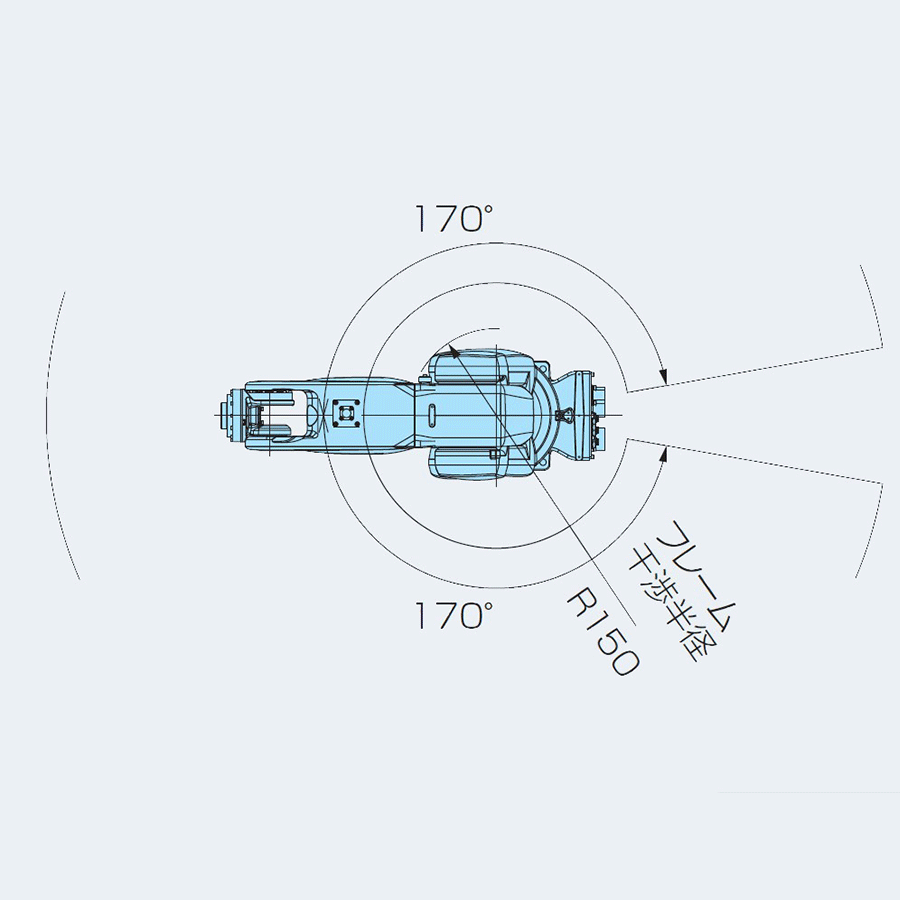

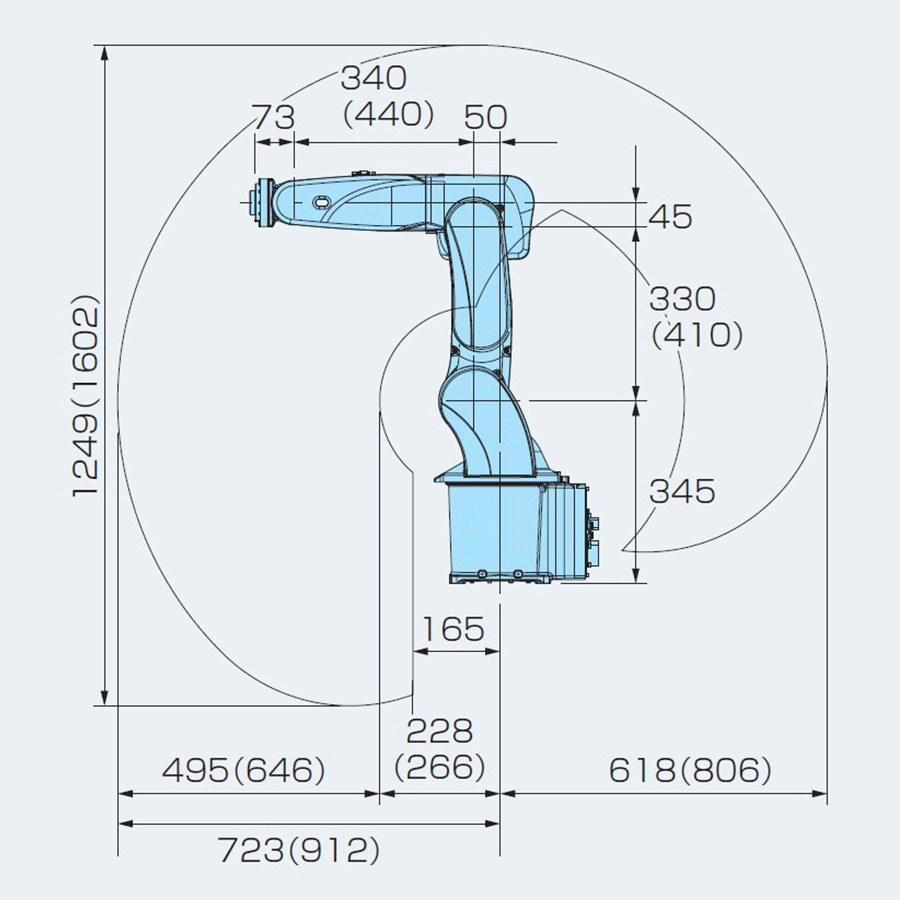

最大動作範圍 | 腕 | J1(旋回) | ±2.97rad (±170°-2.36～ |
J2(下腕) | +1.40rad(-135°～+80°) | ||
J3(上腕) | -2.37～+4.71rad（-136°～270°） | ||
手首 | J4(回轉) | ±3.32rad(±190°) | |
J5 | ±6.28rad(±360°) | ||
J6 | 17.5 rad/s | ||
最大速度 | 腕 | J1(旋回) | 7.85 rad/s |
J2(下腕) | 6.63 rad/s | ||
J3(上腕) | 9.08rad/s | ||
手首 | J4(回轉) | 9.60 rad/s | |
J5 | 9.60 rad/s | ||
J6 | 17.5 rad/s | ||
負荷能力 | 允許扭短 | J4(回轉) | 16.6 N・m |
J5 | 16.6 N・m | ||
J6 | 9.4 N・m | ||
允許慣性矩 | J4(回轉) | 0.47kg・m2 | |
J5 | 0.47kg・m2 | ||
J6 | 0.15kg・m2 | ||
周圍溫度 | 0~45°C | ||
耐環境性 | 等同於IP67（防塵防水） | ||
設置條件 | 床置.壁掛. 傾斜.天吊 | ||
本體重量 | 30 kg | ||
